ZWL直聯自吸無堵塞排污泵

所屬類別：自吸泵

產品名稱：ZWL直聯自吸無堵塞排污泵

產品標簽：ZWL型直聯自吸式無堵塞排污泵,直聯式自吸無堵塞排污泵

更新時間：2016/8/9 11:30:46

訪問統計：

產品概述

ZWL型直聯式自吸無堵塞排污泵是在反復研究國內外同類技術的基礎上開發成功的一種結構新穎的自吸泵產品。該泵集自吸和無堵塞排污于一體，采用軸向回流外混式，并通過泵體、葉輪流道的**設計，即可象一般自吸清水泵那樣不需要安裝底閥和灌引水，又可吸排含有大顆粒固體和長纖維雜質液體，可廣泛適用于市政排污工程、河塘養殖、輕工、造紙、紡織、食品、化工、電業、纖維、漿料和混合懸浮等化工介質理想的雜質泵。

該排污自吸泵采用直聯式結構，具有結構簡單緊湊、振動少，自吸性能好、排污能力強，使用維修方便等特點，在排污泵系列產品中具有廣闊的應用市場和發展前景。

結構說明

1、自吸泵的葉輪采用雙葉片設計，保證轉子部分的動平衡，使軸承更耐用；

2、自吸泵配套的電機絕緣等級為B級和F級，防護等級IP44和54（供客戶選擇）S1連續工作制；

3、自吸泵的軸承油室設有加油孔，一般泵出廠時油室內已加滿黃油，工作一定的周期應加黃油；

4、自吸垂直高度不超過4.5~5.5米，泵的自吸管路不能超過10米，安裝時不能有虹吸現象。

5、自吸泵能通過顆粒的直徑一般為自吸泵管徑的40%左右。

注意：當自吸泵發生異常聲音時，應查明異常聲音的原因，排除故障后再開機運行，確保自吸泵的使用安全。

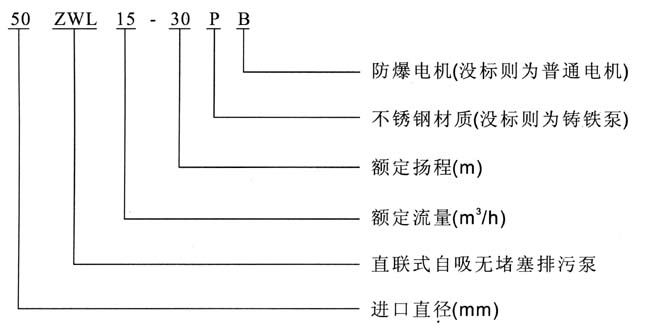

型號說明

工作條件

1、ZWL（P）系列自吸泵在額定電壓為380V，電源頻率為50Hz時適用

2、介質溫度不超過99攝氏度，介質密度≤1150kg/m3,PH值在5-9范圍之間;

3、海拔高度不超過1000米；

4、輸送介質年粘度不超1000CP；

5、產品材質主要為鑄鐵時，不能用于強腐蝕性或含有強腐蝕性的介質中;

6、產品材質主要為不銹鋼，訂貨時應告知輸送介質的物理化學性質，不能輸送強腐蝕性或含有強腐蝕性的介質中;

性能參數
流量范圍：≤800m3/h	揚程范圍：≤80m
功率范圍：≤55kw	配套電機：Y2、Y2B型三相異步電機
電機冷卻：風冷	介質溫度：-40℃～200℃
環境溫度：≤40℃	工作壓力：≤l.6 MP a
自吸高度：2.5～7 m	自吸時間：≤120S
工作電壓:380V±5%（可按要求定做）	額定頻率：50HZ（可按要求定做）
結構特征
安裝形式：臥式自吸	泵體結構：臥式直聯
葉輪形式：閉式單吸	葉輪數量：1
密封形式：機械密封
主要材質
軸承：滾動軸承	軸套材質：鑄鐵、不銹鋼
過流材質：鑄鐵、不銹鋼	出口直徑：φ25mm-φ300mm
進口口徑：φ25mm-φ300mm	泵軸材質：45#、不銹鋼
葉輪材質：鑄鐵、不銹鋼

型號參數

型號	流量 m3/h	揚程 m	功率 kw	轉速 r/min	效率 %	汽蝕余量 m	自吸高度 m	自吸時間 min/m	重量kg
ZWL25-8-15	8	15	1.5	2900	45	2.0	5.0	3	68
ZWL32-9-30	9	30	3	2900	48	2.5	5.0	3	68
ZWL40-10-20	10	20	2.2	2900	45	2.5	5.0	3	95
ZWL40-20-15	20	15	2.2	2900	45	2.5	5.0	3	68
ZWL40-15-30	15	30	3	2900	48	2.5	5.0	3	68
ZWL50-10-20	10	20	2.2	2900	45	2.5	5.0	3	68
ZWL50-20-15	20	15	2.2	2900	45	2.5	5.0	3	68
ZWL50-15-30	15	30	3	2900	48	2.5	5.0	3	95
ZWL50-20-35	20	35	5.5	2900	48	2.5	5.5	3	140
ZWL50-20-40	20	40	7.5	2900	48	2.5	5.5	3	150
ZWL65-30-18	30	18	4	2900	45	2.5	5.0	3	125
ZWL65-25-30	25	30	5.5	2900	50	3.0	5.0	3	135
ZWL65-25-40	25	40	7.5	2900	50	3.0	5.5	2	140
ZWL65-40-25	40	25	7.5	2900	50	3.0	5.0	3	150
ZWL65-65-25	65	25	11	2900	52	3.0	5.0	3	200
ZWL80-40-16	40	16	4	2900	50	3.0	5.0	3	125
ZWL80-40-25	40	25	7.5	2900	50	3.0	5.0	3	140
ZWL80-25-40	25	40	7.5	2900	50	3.0	5.5	2	150
ZWL80-65-25	65	25	11	2900	52	3.0	5.0	3	220
ZWL80-80-35	80	35	15	2900	45	3.0	5.5	3	250
ZWL80-50-60	50	60	22	2900	55	3.0	5.5	3	300
ZWL100-100-15	100	15	7.5	1450	50	4.0	5.0	3	230
ZWL100-80-20	80	20	7.5	1450	53	4.0	5.0	3	230
ZWL100-100-20	100	20	11	1450	53	4.0	5.0	3	270
ZWL100-100-30	100	30	22	1450	53	4.0	5.0	2	320
ZWL100-80-45	80	45	30	2900	53	4.0	5.5	2	380
ZWL100-80-60	80	60	37	2900	53	4.0	5.5	2	430
ZWL100-80-80	80	80	45	2900	53	4.0	5.5	2	480
ZWL125-120-20	120	20	15	1450	55	4.5	5.0	2	380
ZWL150-200-15	200	15	15	1450	60	5.0	5.0	3.5	380
ZWL150-200-20	200	20	22	1450	60	5.0	5.0	3	420
ZWL150-200-25	200	25	30	1450	60	5.0	5.0	3	520
ZWL150-180-30	180	30	37	1450	65	5.0	5.0	3	580
ZWL150-180-38	180	38	55	1450	45	5.0	5.0	3.5	700
ZWL200-280-14	280	14	22	1450	65	5.0	5.0	3	600
ZWL200-300-18	300	18	37	1450	65	5.0	5.0	3	680
ZWL200-280-28	280	28	55	1450	55	4.8	5.2	3	820
ZWL250-420-20	420	20	55	1450	61	6.0	4.5	2.5	1020
ZWL300-800-14	800	14	55	1450	65	6.0	4.5	2.5	1200
